L'équipement utilisé dans le procédé d'extraction du cuivrecomprend une section d'extraction, une section de réextraction et des systèmes auxiliaires.

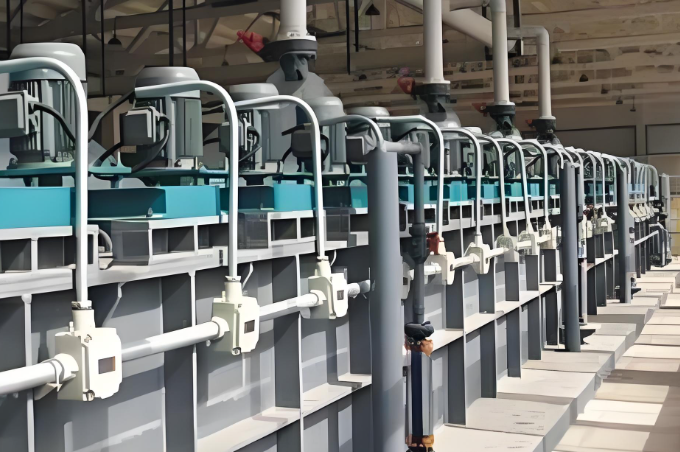

L'équipement principal de la section d'extraction est la cuve de mélange et de clarification. Le lixiviat et la phase organique y sont acheminés et mis en contact dans la chambre de mélange, permettant ainsi le transfert des ions cuivre du lixiviat vers la phase organique. Les deux phases sont ensuite rapidement séparées dans la chambre de clarification, ce qui permet d'obtenir une phase organique chargée en cuivre pour les étapes de traitement ultérieures.

La section de réextraction comprend également une cuve de mélange et de clarification. La phase organique chargée en cuivre et l'électrolyte riche s'y rencontrent ; par mélange, les ions cuivre sont réinjectés de la phase organique dans l'électrolyte riche. Après clarification et séparation, on obtient une phase organique pauvre et une solution riche en cuivre pour les étapes d'électrolyse ultérieures.

Les systèmes auxiliaires sont indispensables au procédé d'extraction du cuivre. Les réservoirs de stockage sont divisés en réservoirs de phase organique et réservoirs de solution, servant respectivement au stockage de la phase organique et des différentes solutions, garantissant ainsi la continuité et la stabilité du processus de production. Les pompes assurent le transport des fluides et leur acheminement précis vers les emplacements désignés. Les filtres éliminent efficacement les matières solides en suspension (matières entraînées) de la phase organique, évitant ainsi leur impact sur les étapes suivantes et la qualité du produit. Par ailleurs, des redresseurs et des électrodes sont spécifiquement utilisés dans l'atelier d'électrolyse. Le redresseur fournit un courant continu stable pour le procédé d'électrolyse, tandis que les électrodes participent à la réaction électrochimique, provoquant le dépôt de cuivre sur la cathode et permettant d'obtenir un cuivre de haute pureté.
