Dans les procédés modernes de fusion du cuivre, le raffinage électrolytique est l'étape clé de la production de cuivre cathodique de haute pureté. Cette étape utilise comme matières premières des plaques d'anode pyrométallurgiques raffinées et coulées, et, grâce à des principes électrochimiques, augmente la pureté du cuivre d'environ 99,5 % à plus de 99,99 %, tout en récupérant efficacement des métaux précieux tels que l'or et l'argent.

Composition des équipements principaux d'un atelier d'électrolyse

Un système complet de production de cuivre par électrolyse s'articule principalement autour de la cellule d'électrolyse et de ses unités automatisées auxiliaires :

1. Cellule d'électrolyse et système d'alimentation électrique

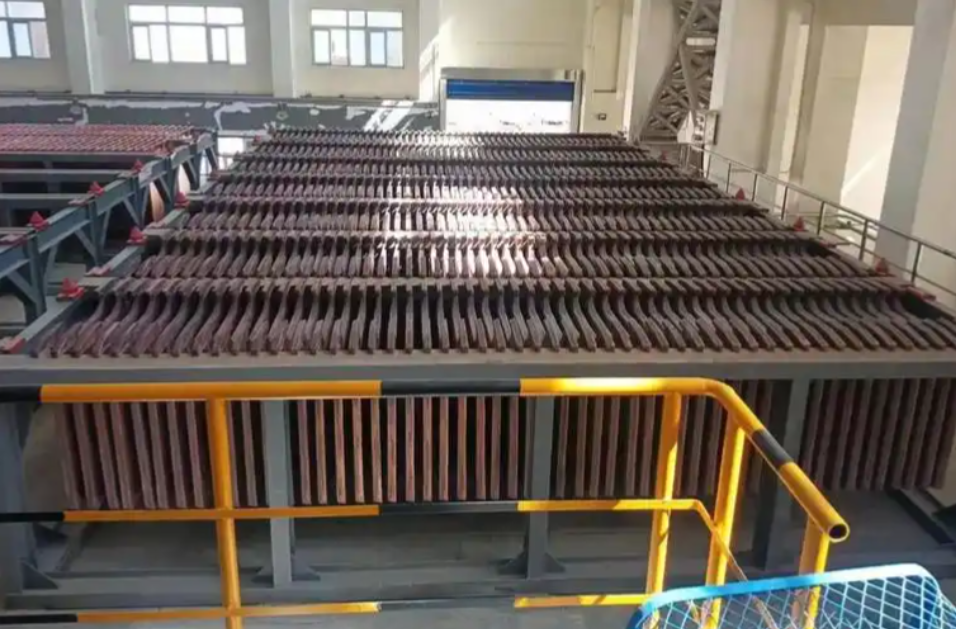

Cellule d'électrolyse : Réacteur, il s'agit généralement d'une grande cuve rectangulaire, qui doit être résistante à la corrosion, aux hautes températures et présenter une bonne isolation électrique. Les grandes usines modernes utilisent généralement des cellules d'électrolyse avec une surface cathodique unitaire de 90 à 100 m² afin d'accroître leur capacité de production.

Redresseur : Convertit le courant alternatif en courant continu, fournissant un courant stable pour le processus d'électrolyse et servant de source d'énergie pour le dépôt d'ions cuivre à la cathode.

2. Unités automatisées de traitement des plaques d'électrodes

Pour améliorer l'efficacité et la sécurité, les ateliers modernes sont généralement équipés d'installations mécanisées et automatisées de traitement des plaques d'électrodes :

Unité de mise en forme et d'agencement des anodes : Aplanit les plaques d'anodes, redresse les pattes de fixation et les usine pour garantir un chargement précis.

Unité de décollement des cathodes : Décolle les plaques de cuivre déposées par électrolyse de la plaque mère de cathode et effectue le lavage, l'empilage et le pesage avant la production.

Unité de lavage et d'empilage des électrodes résiduelles : Traite les électrodes résiduelles d'anodes restantes après l'électrolyse, permettant la récupération du cuivre.

3. Système de circulation et de purification de la solution

Pompes de circulation et échangeurs de chaleur : Assurent la circulation de l'électrolyte (solution de sulfate de cuivre) dans la cuve, maintenant ainsi une composition et une température uniformes. Des échangeurs de chaleur à plaques de titane sont couramment utilisés pour un contrôle précis de la température.

Équipement de purification : Prélève périodiquement l'électrolyte et utilise des réacteurs et d'autres équipements pour éliminer les impuretés de métal de base accumulées, garantissant ainsi la pureté de l'électrolyte.

Les équipements d'électrolyse du cuivre de pointe et les systèmes automatisés constituent la pierre angulaire technologique permettant de garantir que le cuivre cathodique final réponde aux normes LME Grade A et de contrôler efficacement les coûts de production.
