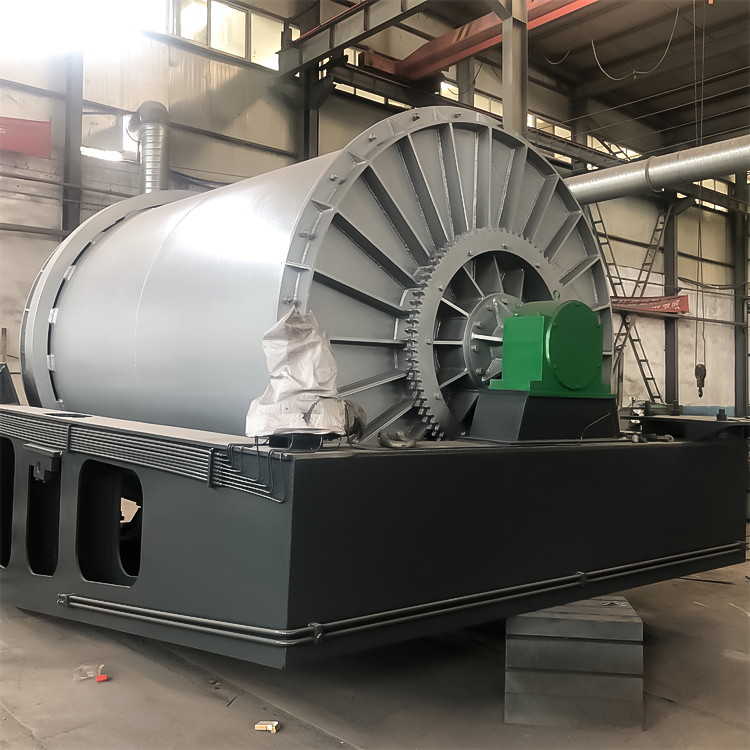

Le four basculant à cuivre est un équipement essentiel à la fusion des métaux non ferreux (comme le cuivre et le plomb). Il permet l'évacuation du métal en fusion et le contrôle du procédé grâce à l'inclinaison du four. Ses principaux composants sont les suivants :

1. Corps du four basculant : Il est composé du corps du four (un bain de fusion revêtu d'un matériau réfractaire), de l'enveloppe du four (structure porteuse en acier) et du mécanisme de basculement (système d'entraînement hydraulique ou mécanique). Il supporte le processus de fusion et permet d'incliner le four de 0° à 90° pour évacuer le métal en fusion. Il est également équipé d'un système de combustion et de dispositifs de surveillance.

2. Système de dérivation : Il comprend une rigole inclinée (revêtue d'un matériau réfractaire), un dispositif de contrôle de débit (barrière ou vanne) et un châssis de support. Il guide le flux de métal en fusion vers les équipements en aval, régule le débit pour éviter les projections et les obstructions, et certains systèmes sont équipés d'éléments chauffants pour empêcher la solidification.

3. Machine de coulée en disque : Elle se compose d'un disque rotatif, d'un moule, d'un système de refroidissement et d'un dispositif de démoulage. Elle coule le métal en fusion en lingots standard. Le disque tourne en continu et un robot de récupération automatique des lingots est intégré.

4. Système de dépoussiérage : Il comprend une hotte d'aspiration des gaz, un conduit de fumée, un dépoussiéreur (précipitateur électrostatique ou filtre à manches), un ventilateur d'extraction et une cheminée. Il collecte et purifie les gaz de combustion avant leur rejet. Certains systèmes intègrent des dispositifs de récupération de chaleur.

5. Système d'évacuation des fumées : Composé d'un conduit de fumée résistant aux hautes températures, d'un joint de dilatation, d'une vanne et d'un ventilateur d'extraction, il relie le corps du four au système de dépoussiérage, régule le débit des gaz de combustion, maintient une pression négative à l'intérieur du four et dispose d'un orifice d'évacuation de secours.

6. Équipements auxiliaires : Un système d'alimentation permet l'alimentation automatisée ; un système hydraulique assure l'inclinaison du four ; un système d'eau de refroidissement assure la circulation et le refroidissement des composants principaux ; et un système de contrôle automatisé surveille les paramètres.

Scénarios d'application : Utilisé dans la fusion du cuivre pour transformer la matte en cuivre cathodique ; utilisé dans la fusion du plomb pour fondre le plomb brut. Le système de dépoussiérage capture les gaz de combustion contenant du plomb, et la cheminée évacue ces gaz vers l'unité de désulfuration. L'équipement du four basculant est conçu autour du procédé principal, fonctionnant en synergie avec les autres éléments, et sa configuration est adaptée aux exigences du procédé.
