Un système de circulation d'électrolyte pour électrolyte de cuivre se compose généralement des éléments suivants, qui fonctionnent de concert pour maintenir un environnement électrolytique stable :

Pompe de circulation : Elle assure la circulation continue de l'électrolyte dans le système.

Tuyaux d'entrée et de sortie : Ils forment les canaux permettant à l'électrolyte d'entrer et de sortir de la cellule électrolytique, assurant ainsi la circulation de l'électrolyte.

Réservoir haut : Généralement placé en hauteur, il exploite la différence de niveau pour permettre à l'électrolyte de s'écouler régulièrement par gravité dans la cellule électrolytique, garantissant une pression et un débit d'alimentation stables.

Réservoir bas (réservoir de circulation) : Il recueille l'électrolyte sortant de la cellule électrolytique et sert de tampon et de système de collecte.

L'objectif principal du système de circulation d'électrolyte est de maintenir un environnement électrolytique stable et homogène. Concrètement, cela se traduit par :

Le maintien d'une composition et d'une température uniformes : grâce à une circulation continue, la chaleur ajoutée, les additifs et l'électrolyte purifié sont mélangés de façon homogène, et une partie de l'électrolyte contenant des impuretés excessives est évacuée, garantissant ainsi une composition et une température constantes dans toute la cellule électrolytique.

L'élimination de la polarisation de concentration : la circulation continue compense efficacement la consommation d'ions cuivre près de la cathode, évitant ainsi des concentrations locales trop faibles et assurant un dépôt uniforme de cuivre sur celle-ci.

La garantie d'une qualité de produit élevée : une circulation stable est essentielle à la production d'un cuivre cathodique de haute qualité.

Le maintien de l'équilibre liquide du système : le contrôle des niveaux de liquide dans chaque réservoir du système de circulation permet de maintenir un volume total d'électrolyte relativement constant, assurant ainsi la stabilité des paramètres de procédé.

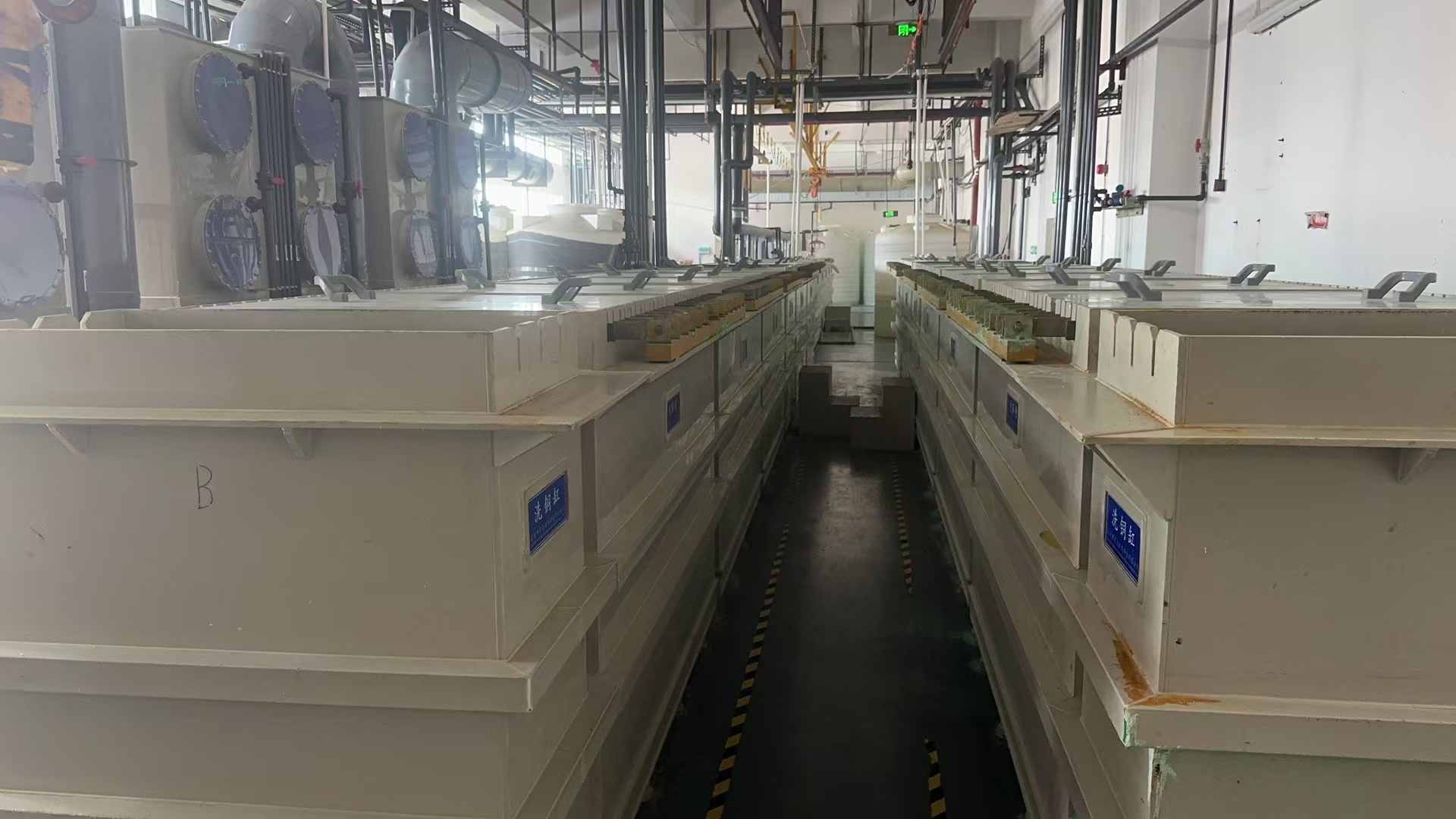

Le système de circulation d'électrolyte de l'équipement d'électrolyse du cuivre, grâce à une coordination précise des pompes, des réservoirs et de la tuyauterie, garantit une concentration et une température uniformes, élimine la polarisation de concentration et stabilise les paramètres de procédé, ce qui constitue la garantie essentielle à la production d'un cuivre cathodique de haute pureté.
